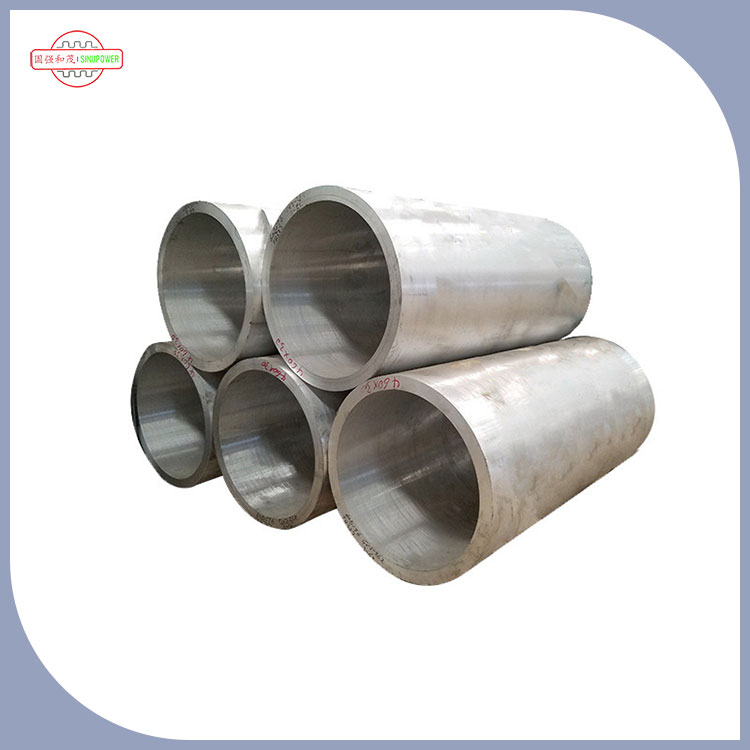

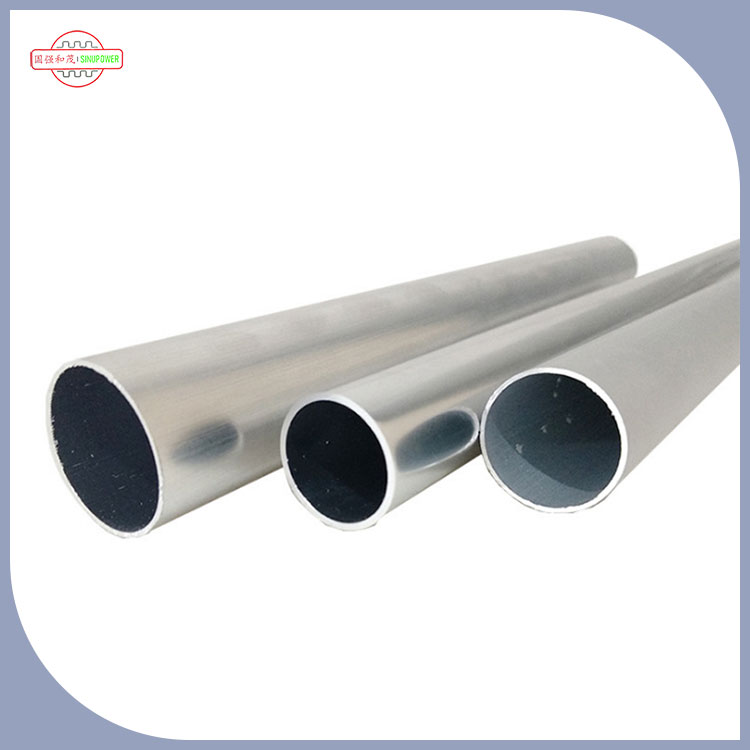

A 丸型コンデンサーチューブシンプルに見えますが、選択を誤ると、腐食、汚れ、振動による損傷、予期せぬ漏れにより、静かにパフォーマンスを低下させる可能性があります。この記事では、円形の凝縮器チューブが動作条件で実際にどのように動作するか、水の化学的性質と負荷サイクルに適合する材料と寸法を選択する方法、および初期故障を引き起こす調達の罠を回避する方法について詳しく説明します。また、安心して指定して購入するのに役立つ実践的なチェックリスト、一般的なチューブ材質の比較表、よくある質問も掲載されています。
ほとんどのチームは、丸型コンデンサーチューブ刺激的なからです。彼らは何かが痛いからそうするのです。
丸いチューブは機械的に効率が良く、一般的なコンデンサーのレイアウトと互換性があるため広く使用されていますが、「丸い」ということは「寛容」という意味ではありません。壁の厚さ、硬度、表面仕上げ、楕円度のわずかな違いによって、何年も安定した動作が得られるか、それとも何か月も繰り返し修理が可能かが決まります。
を指定すると、丸型コンデンサーチューブ、実際にはパフォーマンスと信頼性のパッケージを指定していることになります。結果に最も直接的に影響する属性は次のとおりです。
実際的な考え方としては、試運転を成功させるのは熱性能です。耐久性があれば、次の 5 つの夏をパニックに陥ることなく乗り切ることができます。
「初期に失敗した」という話のほとんどは、材料の選択から始まります。最適な合金は、冷却媒体 (淡水、汽水、海水、再生水)、処理方法、および温度によって異なります。以下は、運用、エンジニアリング、調達間の会話をガイドするための実際の比較です。
| チューブ材質 | 強み | 典型的なリスク | 一般的な使用例 |
|---|---|---|---|
| 銅/銅合金（真鍮、Cu-Niなど） | 高い熱伝導率、適切な水中での良好な一般耐食性 | 一部の環境でのアンモニア攻撃、高速/汚水での侵食、特定の処理との適合性に関する懸念 | 多くの従来の復水器、管理された淡水または適切な海水条件 |
| ステンレス鋼 (厳選されたグレード) | 強力で広く入手可能で、多くの淡水システムで優れた耐性を備えています | グレードの選択が間違っている場合、塩化物を多く含む水中での孔食/隙間腐食。預金関連のアンダーカット | 淡水プラント、安定した化学反応による工業用冷却 |
| 二相ステンレス (選択されたファミリー) | 多くの標準ステンレスグレードと比較して強度と耐塩化物耐性が向上 | 正しい製造と品質管理が必要です。水の化学は依然として重要です | 標準ステンレスが限界に達する、汽水または高塩化物冷却水 |
| チタン | 攻撃的な水中での優れた耐食性、長寿命 | コストが高くなります。取り付けの損傷を避けるために正しい取り扱いが必要です | 海水、過酷な産業用冷却、長寿命の設備投資計画 |
水の中に何が入っているかわからない場合は、推測しないでください。過去 3 ～ 6 か月の水分析 (塩化物、硬度、アルカリ度、溶解固体、懸濁固体、pH、酸化性殺生物剤の使用) を依頼します。多くのプラントでは、過去の故障サンプルやチューブ プラグの記録を簡単にレビューして、主要なモードが孔食、浸食、スケール、または微生物の堆積であるかどうかを特定することもできます。
安定した仕様と文書化のワークフローをサポートできる調達パートナーが必要な場合は、Sinupower 伝熱管常熟有限公司は、紙上の材料名と同じくらいトレーサビリティと一貫性が重要である、要求の厳しい産業用途向けの伝熱チューブに焦点を当てているサプライヤーの一例です。
ほとんどの購入者は外径と肉厚に注目し、その後やめます。コンデンサーは管と管板の接合部、サポートプレート、入口ゾーンなどの境界面で故障することが多いため、これは危険です。
「チューブがチューブシートの穴に適合しない」ためにプロジェクトが数日ロスするのを見たことがある人なら、すでにご存知でしょうが、寸法管理はオプションではありません。これは、購入できる中で最も安価な信頼性アップグレードです。
汚れは単なるパフォーマンスの問題ではありません。隙間、酸素濃度セル、およびチューブ表面を攻撃するアンダーデポジット化学物質を生成することにより、腐食挙動を変化させます。あ丸型コンデンサーチューブ納品時には完璧に見えても、洗浄と処理がデポジットのプロファイルと一致しない場合は、早期に失敗する可能性があります。
実際にどのように掃除するかに基づいてチューブを決定します。
汚れと戦っていることを示す迅速な診断信号:
汚れが慢性的に発生している場合は、単に「より良いチューブを購入する」だけではいけません。適切なチューブ材質と現実的な処理および洗浄計画を組み合わせて、それをサポートする表面状態を指定します。
振動ダメージは古典的な隠れた必殺技です。耐食性合金を使用している場合でも、振動によりサポートに摩耗が生じ、亀裂が発生する可能性があります。同様に、水流が速い場合や固体が存在する場合、入口浸食によりチューブの壁が急速に薄くなる可能性があります。
軽減策には、多くの場合、より良い流れ調整、入口保護戦略、保守的な速度制限、チューブの機械的特性が任務に適切であることの確認などが含まれます。多くのプラントでは、入口における流れの挙動の「最初のメートル」を修正することで、合金をアップグレードするよりも故障を減らすことができます。
驚きを減らしたい場合は、ドキュメントを製品の一部として扱ってください。通常、信頼性の高いチューブの供給には、サービスのリスク レベルに一致するトレーサビリティとテストの証拠が含まれます。
最も高価な調達ミスの 1 つは、不完全な書類を受け入れて「後で整理する」ことです。通常、時間が最もかかるシャットダウン中に後で到着します。
このチェックリストを使用して仕様を強化し、エンジニアリングと購入の間での手戻りループを削減します。
繰り返し故障したためにチューブを交換する場合は、RFQ に短い「故障履歴」メモを追加してください。故障内容 (孔食、浸食、漏れ)、故障箇所 (インレット、サポート、チューブシート)、および故障期間などです。その 1 つの段落で、次の誤った仮定のサイクルを防ぐことができます。
Q: 設置後に丸型コンデンサーチューブの性能が低下する最も一般的な理由は何ですか?
答え:特に洗浄戦略と水処理が実際の堆積物の種類と一致しない場合、汚れと堆積物の蓄積が最も頻繁に原因となります。小さな性能損失がすぐに積み重なり、堆積物の下で進行している腐食が隠れてしまうことがよくあります。
Q: 工場で海水を使用する場合、自動的に高級合金が必要になりますか?
答え:自動的にではありませんが、海水によって腐食の危険性が高まります。最も安全な選択は、塩化物レベル、温度、酸化処理、および過去の故障パターンによって異なります。多くのプラントでは、ダウンタイムのコストが高い場合、より耐久性の高い材料を選択します。
Q: チューブの材質が正しいと思われる場合でも、漏れが見られるのはなぜですか?
答え:漏れは多くの場合、寸法の問題 (楕円度、外径公差)、取り付け方法 (ローリング/拡張の一貫性)、またはチューブシートの境界面の状態によって発生します。材料の選択は重要ですが、フィット感と接合部の完全性も同様に決定的です。
Q: コンデンサーチューブは何回洗浄しても損傷はありませんか?
答え:洗浄方法やチューブの材質により異なります。積極的な機械洗浄は制御しないと摩耗を加速する可能性があり、化学洗浄は合金に適合する必要があります。最善の方法は、まず洗浄方法を定義し、次にそれに耐えられるチューブを選択することです。
Q: 熱伝達性能と寿命のどちらを優先すべきでしょうか?
答え:コンデンサーでは、多くの場合、寿命が性能を保護します。初めは丈夫でも、すぐに腐食したり汚れたりするチューブは、すぐにその利点を失います。最適な選択は、熱性能と主な故障モードに対する耐性のバランスをとったものです。
Q: 見積もりを依頼する際にはどのような情報を含める必要がありますか?
答え:チューブの材質、外径、壁の厚さ、長さ、公差、使用媒体、水化学の基礎、予想されるリードタイム、および必要な文書が含まれます。以前の障害の詳細がある場合は、それを追加します。
評価している場合丸型コンデンサーチューブ新規構築または交換プロジェクトの場合、安定した結果を得る最短の方法は、図面だけでなく、チューブを水の化学的性質、洗浄方法、故障履歴と一致させることです。動作条件を明確な購入仕様と一貫した供給に変換するためのサポートが必要な場合は、以下にお問い合わせください。Sinupower 伝熱管常熟有限公司そしてお問い合わせ凝縮器チューブの要件と調達計画について話し合うことができます。
