扁平楕円形チューブがコンパクトで高性能の冷却を実現するための賢いアップグレードであるのはなぜですか?

ラジエーターのコアの厚さ (または BOM コスト) を増やさずに、より厳しい熱遮断目標を達成しようとしたことがあるなら、 おそらくあなたも同じような悩みを抱えたことがあるでしょう。表面積が足りない、圧力降下が大きすぎる、チューブの寸法が一貫していない、 ろう付け後のフィン接合の問題、および悪夢のようなシナリオ、つまり漏れによって引き起こされる現場での故障です。 扁平楕円管多くの場合、これらの制約を正確に解決するために選択されますが、それはジオメトリが 用途に合わせた製造方法、品質管理を行っております。

抽象的な

目次

概要

1. 問題点:
   • 狭いスペースでの熱ボトルネック
   • 圧力降下と流量目標の矛盾
   • 漏れ、ろう付け欠陥、寸法の不一致
2. ジオメトリ:
   • 表面積とフィン接触の改善
   • 薄いコアのパッケージングの利点
   • トレードオフ: 縫い目の完全性、清潔さ、公差の管理
3. 仕様:
   • 必須の図面吹き出し
   • 材質と腐食の選択
   • 現場での故障を減らすテスト要件
4. 実行:
   • QCチェックポイントと合格基準
   • 根本原因のトリアージのための障害モード テーブル
   • サンプリング時間を短縮するための RFQ チェックリスト

バイヤーの悩みのポイントフラットオーバルチューブのアドレス

ラジエーターチューブ周りの調達と設計の問題のほとんどは「謎」ではなく、ラジエーターチューブ間の予測可能な衝突です。 パフォーマンス目標とパッケージングの制限。扁平楕円管購入者が必要なときに最終候補リストに表示される これらの問題点の 1 つ (または複数) を解決します。

• 利用可能なコアの厚さでは熱伝達が不十分です:ラジエーターを深くすることなく、フィンとのより効果的な表面相互作用が必要です。
• 圧力低下と戦う流量目標:ポンプが必要な流量を維持できなければ、熱性能が向上しても意味がありません。
• 軽量化:特に、あらゆるグラムが疑問視される自動車およびモビリティ システムにおいてはそうです。
• 漏れのリスクと保証のリスク:継ぎ目の品質、ろう付けの適合性、清潔さによって、信頼性が左右される可能性があります。
• 製造歩留まりの問題:寸法のばらつきにより、フィンの不適合、ろう付けボイド、およびスクラップスパイクが発生します。
• 腐食および混合金属アセンブリ:ガルバニックカップルと不十分な表面処理により、過酷な環境での故障が加速します。

実際的なポイント:扁平楕円管強力なソリューションにはなり得ますが、品質や品質を「自動修正」することはできません。 システム設計。優れた仕様を表彰し、曖昧な購入を罰します。

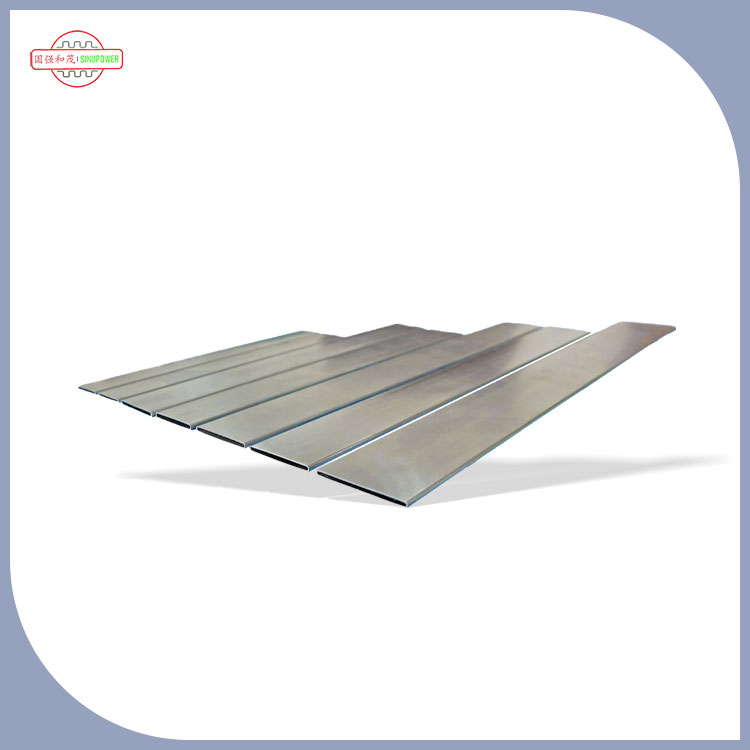

チューブが「扁平楕円」になると何が変わるのか

「平らな楕円形」のプロファイルは単なる見た目だけではなく、チューブとフィンの接続方法、コアを通る空気の流れ、 そして、熱が冷却剤から外部環境にどのように移動するか。

• より効果的なフィン接触面積:一般に、平らな側面は円形チューブよりも安定した接合面積を提供し、フィンの設計が適切に一致している場合に熱経路を助けることができます。
• 薄いコアでのより優れたパッケージング:このプロファイルは、設計者がアセンブリを拡大することなく、より多くのチューブ列を適合させたり、フィンピッチを最適化したりするのに役立ちます。
• エアサイドのパフォーマンス向上の可能性:フィンの形状とルーバーに応じて、管理可能な通気抵抗を維持しながら空気側の熱伝達を改善できます。
• 公差と継ぎ目の完全性に対する感度が向上します:肉厚や継ぎ目の品質がロット間で異なる場合、その利点はすぐに消えてしまいます。

コストのかかるやり取りをせずに平らな楕円形チューブを指定する方法

RFQ に「ラジエーター用の平らな楕円形チューブ」と記載されている場合、10 件の見積もりと 11 件の解釈が得られます。最速でカットする方法 リスクは、実際にパフォーマンスと信頼性を制御するものを特定することです。

RFQ に貼り付けることができる仕様チェックリスト

• チューブのプロファイル寸法:長軸、短軸、コーナー半径（図面または断面スケッチを添付）。
• 肉厚と公差:目標の厚さと許容可能な変動を含めます。
• 長さ、カット公差、端部状態:バリの管理、端部の直角度、および取り扱いの要件。
• 材質と気質:アルミニウム合金の種類または必要な特性（熱伝導率、耐食性、成形性）を指定します。
• シーム/溶接方法:チューブが溶接されているかどうか、およびどのような継ぎ目の受け入れが必要であるかを定義します（視覚 + 漏れテスト + 強度）。
• 表面状態：ろう付けの清浄度要件に加え、コーティングや表面処理の必要性。
• 動作条件:クーラントの種類、最大圧力、圧力パルス、温度範囲、腐食環境。
• 品質テストと記録:リークテスト方法、サンプリング計画、トレーサビリティ、検査報告書フォーマット。
• 梱包と取り扱い:変形防止梱包、湿気防止、到着時の損傷基準。

購入者向けの実用的な「必須」テーブル

漏れやスクラップを実際に防ぐ品質管理

バイヤーは、すべての見積もりで「厳格な品質管理」をよく耳にします。違いは、QCが故障予防に結びついているかどうかです。 のために扁平楕円管、最も意味のあるチェックポイントには通常次のものが含まれます。

• 入荷した材料の検証:一貫した合金/質質とトレーサビリティにより、下流でのばらつきを低減します。
• 工程内寸法管理:成形および溶接中の形状の安定性は歩留まりの基礎です。
• 継ぎ目のモニタリング:継ぎ目の連続性、溶接の溶け込みの一貫性、表面の欠陥は、漏れリスクの初期の指標となります。
• リークテスト:圧力ベースのエアリークテスト（または同等のテスト）により、出荷前に欠陥を検出します。
• 清浄度と残留物のチェック:次のステップがろう付けまたはフラックスベースの接合である場合は特に重要です。
• 梱包管理:薄肉チューブは容易に変形します。配送時のダメージは組み立て中に隠れたスクラップになります。

よくある失敗とその防止方法

ラジエーターが故障した場合、多くの場合最初にチューブが原因とされますが、根本的な原因は仕様のギャップ、ろう付けの不適合、 取り扱いによる損傷、または混合金属設計による腐食。この表は、問題を迅速に優先順位付けするのに役立ちます。

扁平な楕円形のチューブが最も優れたパフォーマンスを発揮する場所

扁平楕円管コンパクトなコアで高い熱性能が必要であり、制御できる場合に一般的に使用されます。 製造と接合のプロセス。目的に適した典型的な分野には次のようなものがあります。

• 自動車用ラジエーター:熱の遮断、重量、梱包の制約、生産量の一貫性のバランスをとります。
• ヒーターコアとHVAC熱交換器:漏れ耐性と再現性に対する強い要件を備えたコンパクトなアセンブリ。
• 産業用冷却システム:初期コストの安さよりも、安定したパフォーマンスと長い耐用年数が重要です。
• 特殊な冷却用途:チューブのプロファイルが独自のフィン構造や空気流路に適合する場合。

最高のプロジェクトの扱い扁平楕円管商品ではなくシステムコンポーネントとして。その考え方が妨げているのです 「安いチューブには高価な失敗が伴います。」

ギャンブラーではなくエンジニアのようにサプライヤーと仕事をする方法

信頼できるサプライヤーとの関係は、技術言語の共有から始まります。以下は、サンプリング サイクルを短縮する軽量のワークフローです。

1. 簡単な図面を早めに共有します。断面、公差、長さ、端部の状態。
2. 受け入れテストを定義します。リークテスト方法と合否基準は試用後ではなく、見積もり前に確認してください。
3. 参加プロセスの調整:ろう付け、溶接、または表面状態や清浄度に影響を与えるその他の組み立てステップ。
4. 小規模なパイロット ロットをリクエストします。いくつかのコアを構築し、漏れ、圧力、熱、寸法安定性を検証します。
5. ロックトレーサビリティの期待:ロットのマーキングやバッチの文書化により、根本原因の分析が可能になります。

サプライヤーを評価している場合は、伝熱管の製造にすでに注力しているサプライヤーを選択すると役立ちます。 「一般的な金属管」例えば、Sinupower 伝熱管常熟有限公司 生産を次のように位置付けています 冷却システムで使用される平らな楕円形および溶接チューブ形式を含む、ラジエーターおよび熱交換器チューブのソリューション。 これが重要となる最も現実的な理由は単純です。このニッチな分野に住んでいるチームは、実際の障害モードを理解する傾向があるからです。 (漏れ、接着の問題、変形) を防止し、それらを防止することを中心に QC を構築します。

よくある質問

Q1:ラジエーター用の平らな楕円形のチューブと丸いチューブ?

平らな楕円形のプロファイルは、コンパクトなコアでのパッケージング効率とフィン接触の利点を考慮して選択されることがよくありますが、円形チューブは 一部の製造セットアップではより簡単になります。最適な選択は、フィンの設計、スペースの制約、および可能な一貫性によって異なります。 生産ロット間で保持します。

Q2:ラジエーター用の溶接された平らな楕円形のチューブ?

溶接設計は、継ぎ目の完全性が厳密に管理され、リークテストによって検証されている場合に、強力なパフォーマンスを発揮できます。お使いのシステムの場合 高圧サイクルを確認し、継ぎ目の許容基準と試験方法が購入仕様書で明確に定義されていることを確認してください。

Q3:扁平楕円管の RFQ には何を含めるべきですか?

少なくとも: 公差付きのプロファイル寸法、肉厚、材料要件、漏れ試験の方法と基準、清浄度 ろう付けに対する期待、および変形を防ぐための梱包/取り扱い要件。

Q4:ろう付け後の漏れを減らすにはどうすればよいですか?

清浄度、ろう付けプロセスとの表面状態の適合性、安定したチューブ寸法 (一貫したフィンの取り付けのため)、 そして、単に一般的な「QC 合格」という宣言ではなく、生産の現実に合わせたリークテストを行います。

Q5:扁平楕円管の腐食に関する考慮事項?

腐食のリスクは、環境、冷却剤の化学的性質、および混合金属界面によって異なります。合金の選択とコーティング戦略を調整する 実際の使用条件と照らし合わせて、アプリケーションに塩分への曝露、湿気、または攻撃的な媒体が含まれるかどうかを明確にします。

最後と次のステップ

扁平楕円管コンパクトなパッケージング、より優れた熱性能、および 信頼できる生産の一貫性—しかし、ただチューブの仕様、継ぎ目の完全性、および QC チェックポイントが書き込まれるとき 曖昧さを取り除くのに十分明確です。
