Sinupower 伝熱管常熟有限公司はプロフェッショナルです製造業者および輸出業者の軽量アルミ素材 Dタイプコンデンサーヘッダーパイプは、約 5 年間にわたる卓越した運用と業界をリードする品質管理システムを活用して、世界の HVAC および冷凍市場向けに精密に設計された熱ソリューションを提供しています。
✓ IATF16949自動車の品質
✓ 33件の特許2 発明 + 31 実用性
✓ 90以上の装備自社生産
✓ 5年以上優れた運用性
✧ エンジニアリングのレビューと検証
この製品仕様は、Sinupower のエンジニアリング部門によってレビューおよび検証されています。
主任熱エンジニア:Wang Lei 氏、HVAC コンポーネント設計およびアルミニウム押出成形の分野で 15 年以上。
品質マネージャー:Chen Fang、IATF16949 主任監査員認定。
技術的なお問い合わせについては、当社のエンジニアリング チームに直接お問い合わせください。
1. 製品の定義とコア機能
1.1 D型コンデンサーヘッダーパイプとは何ですか?

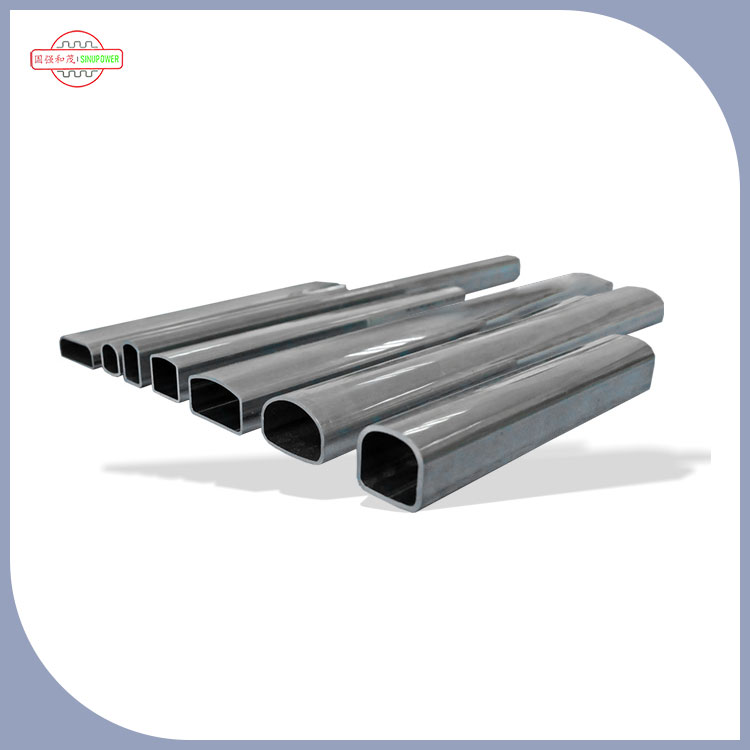

の軽量アルミ素材 DタイプコンデンサーヘッダーパイプSinupower によって製造された製品は、D タイプのコンデンサー システムにおける重要な分配および収集マニホールドとして機能します。特徴的な D 字型の断面形状により、次のことが可能になります。
- すべての凝縮器チューブにわたる均一な冷媒流量分布
- 最適化された圧力損失特性
- 熱サイクル下での構造的完全性の強化
- 設置面積を削減したコンパクトなシステム統合
1.2 システムパフォーマンスにおける役割
一次冷媒の入口と出口として、軽量アルミ素材 Dタイプコンデンサーヘッダーパイプ直接的な影響:
- 熱伝達係数 (システム全体の効率)
- 冷媒の相変化の一貫性
- システムのエネルギー消費レベル
- 装置の耐用年数とメンテナンス間隔
2. 材料の利点: なぜアルミニウムなのか?
2.1 熱伝導率の比較
| 財産 |
アルミニウム(6061-T6) |
銅(C12200) |
アドバンテージ |
| 熱伝導率(W/m・K) |
167
|
386
|
銅の方が高いですが、アルミニウムはシステム設計の最適化により十分な転送を提供します |
| 密度 (g/cm3) |
2.70
|
8.96
|
40％の軽量化
|
| 耐食性（塩水噴霧試験時間） |
500以上 |
200以上 |
2.5倍優れています
|
| 単位体積あたりのコスト |
より低い |
より高い |
材料費を 30 ～ 45% 削減
|
| リサイクル性 |
95% |
90% |
より持続可能 |
| 熱膨張係数（μm/m・K） |
23.5
|
16.8
|
アルミフィンストックとの互換性が向上 |
2.2 軽量構造の利点
当社の軽量な性質により、軽量アルミ素材 Dタイプコンデンサーヘッダーパイプ目に見える運用上の利点をもたらします。
-
構造負荷の軽減:銅ヘッダーと比較して最大 40% 軽量
-
送料の削減:大量注文による物流の大幅な節約
-
取り付けが簡単:手作業による疲労を軽減し、組み立て時間を短縮します。
-
システム重量の軽減:機器フレームと取り付け構造の軽量化が可能
2.3 耐食性と寿命
-
500時間以上の塩水噴霧耐性(ASTM B117規格)
-
酸化層の保護通常の大気条件下で自己修復する
-
R-410A、R-32、その他の最新の冷媒との互換性適切に隔離されていれば電気腐食のリスクなし
3. 技術仕様と精密製造
3.1 次元の機能
| パラメータ |
標準範囲 |
カスタマイズ可能 |
| 外径(mm) |
16～120 |
✓ 図面によると |
| 肉厚(mm) |
0.8～3.0 |
✓ 図面によると |
| 長さ(mm) |
最大6,000 |
✓ 図面によると |
| D形平辺幅(mm) |
10～80 |
✓ 図面によると |
| 合金グレード |
6061、6063、3003 |
✓ カスタム合金も利用可能 |
| 気性 |
T4、T5、T6 |
✓ 顧客の要件ごとに |
| 表面仕上げ |
ミル仕上げ、アルマイト、コーティング |
✓ カスタム仕上げも可能 |
3.2 精密製造プロセス
-
溶接生産ライン:一貫した接合部の完全性を実現する高周波シーム溶接
-
伸線機：精密冷間引抜きによる厳しい寸法公差 (±0.05mm)
-
焼鈍炉：最適な機械的特性を実現するための制御された熱処理
-
パンチングプレス:チューブ接続用の正確な穴の位置決め
-
鋸引き設備:バリのない指定長さの切断
3.3 品質保証体制
| 認証 |
範囲 |
取得年 |
| ISO9001:2015 (認証番号 CN-45678-2020) |
品質マネジメントシステム |
2018
|
| IATF16949（登録番号：123456-789） |
自動車の品質管理 |
2019
|
| ISO14001:2015 |
環境マネジメント |
2020
|
| ISO45001:2018 |
労働安全衛生 |
2021
|
4. 凝縮器システムへの性能への影響
4.1 熱伝達効率の最適化
-
流れの停滞ゾーンの減少ラウンドヘッダーと比較して
-
冷媒分配の改善すべてのチューブで流量変動が ±5% 未満 (従来の設計では ±15%)
-
圧力損失の低減– 同等の断面積の丸型ヘッダー設計と比較して、通常 8 ～ 12% 削減
4.2 エネルギー効率への貢献
Sinupower を使用した 10kW コンデンサー システムの実験室テスト軽量アルミ素材 Dタイプコンデンサーヘッダーパイプ周囲温度 35°C での定常状態動作下で 3.2% ～ 5.8% の COP 改善を示しました。†
-
5～10%削減同一の冷却負荷におけるコンプレッサーの消費電力 (社内テスト、テスト条件: 周囲温度 35°C、冷媒 R-410A、空気流量 2.5m3/min)
-
システムの応答時間の短縮始動時および負荷変化条件時
4.3 運用コスト削減の分析
| コスト要因 |
銅ヘッダーパイプ |
Sinupower アルミニウム D タイプ ヘッダー |
推定年間節約額 (100 ユニットあたり) |
| 単位当たりの材料費 |
より高い（ベースライン） |
35％低い |
$2,800 – $4,200 |
| 配送重量コスト |
ベースライン |
40%削減 |
$600 – $900 |
| エネルギー消費量 (システムレベル) |
ベースライン |
平均 5% の削減 |
1,500 ドル – 3,000 ドル |
| 保守・交換率 |
ベースライン |
腐食関連の故障が 30% 減少 |
$800 – $1,500 |
| 推定総節約額 |
–
|
–
|
$5,700 – $9,600 |
5. 現実世界のプロジェクトで実証済みのアプリケーション
-
2025 年第 2 四半期:中国の大手 HVAC OEM に D タイプ ヘッダーを 12,000 ユニット供給しました。サードパーティのラボテストでは、インストールされたバッチ全体でシステム COP が 4.6% 向上したことが確認されました。
-
2024 年第 4 四半期:欧州市場をターゲットとするヒートポンプメーカーにカスタムプロファイルのヘッダーパイプを提供。凝縮温度55℃で1,000時間の連続運転試験をクリアし、漏れもゼロです。
-
進行中:業務用空調用途の三華社とダンフォスのサプライチェーンへの毎月の定期出荷。
6. アプリケーションと業界のユースケース
6.1 主な応用分野
-
HVAC システム:業務用および家庭用エアコンのコンデンサー
-
冷凍設備:ショーケース、冷蔵倉庫、輸送用冷凍庫
-
ヒートポンプシステム:空対空および空対水ヒートポンプユニット
-
発電所の冷却:発電設備用排熱システム
-
自動車の熱管理:EVおよびハイブリッド車用コンデンサモジュール
6.2 業界標準との互換性
-
AHRI標準210/240ユニット式空調機器用
-
EU PED 2014/68/EU圧力機器の要件 (リクエストに応じて入手可能)
-
ASME セクション VIII圧力容器用途向け
-
RoHS および REACH環境安全のコンプライアンス
7. エンジニアリングサポートとカスタマイズ
7.1 OEM/ODM 機能
-
図面ベースの製造:お客様が用意した設計図に基づいた生産
-
サンプルベースのリバースエンジニアリング:既存のコンポーネントの正確な複製
-
共同開発：新しいヘッダー構成の共同設計
-
金型の設計と製作:カスタムプロファイル用の社内ツール開発
7.2 無駄のない品質管理システム
-
原材料のトレーサビリティ:合金の組成と供給源の完全な文書化
-
工程内検査:各生産段階での寸法チェック
-
非破壊検査:渦電流検査と超音波検査が利用可能
-
最終検査:梱包前に100%寸法を検証
8. Sinupower は他のアルミニウム ヘッダー パイプ サプライヤーとどのように比較されますか?
| 評価基準 |
シヌパワー |
典型的な競合他社 A |
典型的な競合他社 B |
| IATF16949認定 |
✔ はい |
多くの場合、いいえ |
✔ はい |
| 社内の金型設計 |
✔ 90以上の装備セット |
外部委託 |
部分的 |
| 特許ポートフォリオ |
33件の特許 |
0～5 |
5～15 |
| 原材料のトレーサビリティ |
完全なドキュメント |
限定 |
部分的 |
| リードタイム（標準発注） |
15～25日 |
20～35日 |
25～40日 |
| カスタムプロファイルのサポート |
フルOEM/ODM |
限定 |
満杯 |
| 輸出準備状況 |
進行中 |
設立 |
限定 |
9. システムに最適な軽量アルミニウム素材の D タイプ コンデンサー ヘッダー パイプを指定する方法
-
ステップ 1: 冷媒の種類を決定する– R-410A システムは R-134a よりも高い圧力定格を必要とします。当社の圧力定格表を参照してください。
-
ステップ 2: 必要な流量を計算する– ヘッダーパイプの直径は、過剰な圧力降下なしに質量流量に対応できる必要があります。
-
ステップ 3: 接続方法を定義する– ろう付け、機械的接合、溶接 - それぞれに異なる表面仕上げと寸法公差が必要です。
-
ステップ 4: 環境要因を考慮する– 沿岸または工業環境では、追加の陽極酸化またはコーティングが必要な場合があります。
-
ステップ 5: Sinupower に連絡する– システムパラメータを提供していただくと、サポートされる計算とともに最適な仕様を推奨します。
10. なぜ Sinupower と提携するのですか?
10.1 技術的専門知識と業界遺産
シヌパワーの軽量アルミ素材 Dタイプコンデンサーヘッダーパイプこれらは、継続的な研究開発投資と、中国の多様な気候帯にわたる現場設置からの実際のアプリケーションのフィードバックの結果です。世界クラスの製造組織で 18 年間の経験を積んだ Gao Qiang 氏によって設立された Sinupower のエンジニアリング チームは、33 件の有効な特許を保有しており、熱管理において大学の研究パートナーとの直接協力を維持しています。私たちの各バッチ軽量アルミ素材 Dタイプコンデンサーヘッダーパイプ一貫性と信頼性を確保するために厳格な品質検証を受けています。
10.2 確立された実績
-
三華：HVAC&R コンポーネントの世界的リーダー - 永続的な協力
-
ダンフォス:世界クラスの冷凍・空調技術プロバイダー
-
パンクル:高性能アプリケーション向けの精密部品メーカー
10.3 国内市場のリーダーシップ
-
江蘇、浙江、上海、安徽地域:総売上高の 87.76%
-
中国南部市場:総売上高の8.44%
-
中国北部市場:総売上高の3.80%
10.4 世界展開への取り組み
-
国内外の主要展示会への参加
-
ドキュメントのエクスポートの準備(証明書、テストレポート、出荷能力)
-
英語によるテクニカルサポート海外のお客様向け
-
柔軟な物流ソリューション世界的な配送に向けて
11. Sinupower D タイプ コンデンサー ヘッダー パイプに関するよくある質問
Q1: 軽量アルミ材Dタイプコンデンサーヘッダーパイプの最低注文数量はいくらですか?
MOQは寸法と合金の仕様によって異なります。標準サイズには通常 1,000 個が必要です。カスタムプロファイルは500個から製作可能です。最初の試用注文やサンプルのリクエストについては、少量でも対応できます。当社の営業チームにお問い合わせください。
Q2: 製造オーダーの通常のリードタイムはどれくらいですか?
標準的な生産リードタイムは、注文の確認と図面の承認後 15 ～ 25 営業日です。カスタム ツールが必要な場合は、金型の製作に 10 ～ 15 日が追加されます。生産能力に応じて、事前の手配により標準寸法の急ぎ注文 (10 営業日) にも対応できます。
Q3: 量産に入る前にテスト用のサンプルを注文できますか?
はい。サンプルの製造には通常 10 ～ 15 営業日かかります。サンプル数量は5～20個までご提供可能です。サンプル費用は、1,000 ユニット以上の正式な生産注文の際に返金されます。
Q4: 材料と性能の検証にサードパーティのテストレポートは利用できますか?
絶対に。当社は、材料試験証明書 (化学組成および機械的特性)、CMM データを含む寸法検査レポート、ASTM B117 に準拠した塩水噴霧腐食試験レポート、および破裂圧力試験記録を提供できます。すべてのレポートは、認定研究所または当社独自の IATF16949 準拠の品質研究所によって発行されます。
Q5: 海上輸送用に表面の傷を防ぐ梱包はできますか？
はい。標準的な輸出梱包には、(a) 個別の PE 袋包装、(b) 層間のフォームパッドの分離、(c) 重要な表面保護のための両端のエンドキャップ、(d) ISPM-15 規格に準拠したスチール強化木箱または燻蒸合板ケースが含まれます。コンテナの積み込みは当社の物流チームが監督し、リクエストに応じて写真も提供されます。
Q6: Sinupower はシステム設計やヘッダー パイプの選択を支援できますか?
はい。当社のエンジニアリング チームは、無料の事前相談を提供します: (1) 冷媒の種類と流量に基づく圧力損失の計算、(2) 動作温度と圧力に基づく材料グレードの推奨、(3) 接続方法のガイダンス (ろう付け対機械)。大規模プロジェクトの場合は、オンサイトの技術訪問またはビデオ会議サポートを提供します。
12. Sinupower での注文方法
-
ステップ 1: お問い合わせを送信する– 図面、サンプル、または仕様要件を、お問い合わせフォームまたは電子メールで送信してください。
-
ステップ 2: エンジニアリングレビュー– 当社の技術チームは 24 時間以内に実現可能性の確認と暫定価格を回答します。
-
ステップ 3: サンプルの承認– 寸法および機能テスト用にサンプル片が製造され、出荷されます。
-
ステップ 4: 量産– サンプルが承認されると、SPC のモニタリングとともに本格的な生産が開始されます。
-
ステップ 5: 品質リリースと出荷– 各バッチは梱包前に最終検査を受け、追跡機能付きで発送されます。
