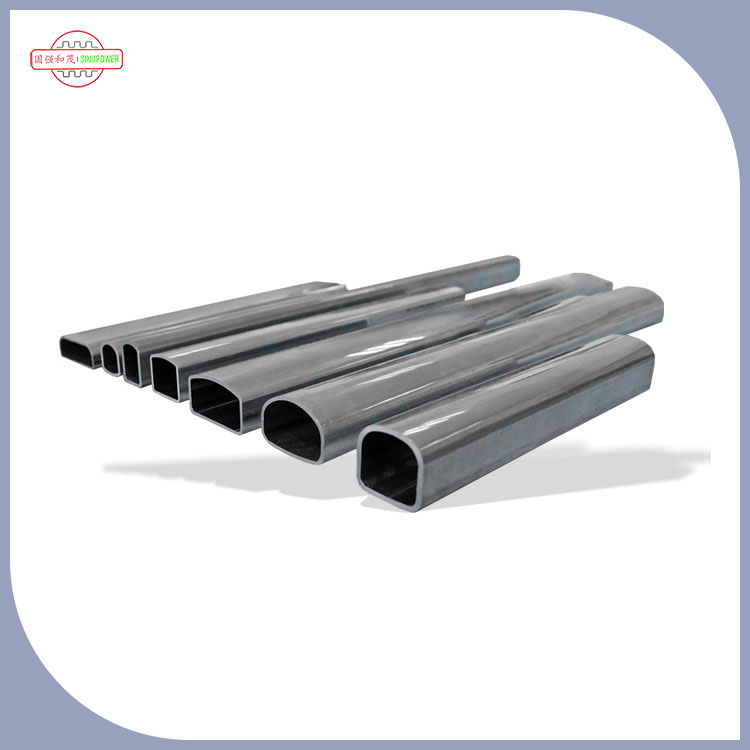

商用 HVAC システムのコンデンサー ヘッダー パイプ

デザインと機能

ヘッダー パイプは、D タイプ コンデンサー内の冷媒の分配および収集ポイントとして機能するように特別に設計されています。 D 字型の構成により、凝縮器チューブ全体に冷媒を効率的かつ均一に分配できます。

冷媒がヘッダー パイプを通ってコンデンサー チューブに流入すると、周囲の空気または水に熱が放出され、凝縮して蒸気から液体の状態に変化します。この熱伝達プロセスの効率は、冷凍または空調システムの全体的なパフォーマンスとエネルギー効率に直接影響します。

材料の利点: コンデンサーヘッダーにアルミニウムが選ばれる理由

ヘッダー パイプの構造にアルミニウムを使用すると、次のような利点があります。

• 優れた熱伝導率:アルミニウムは、冷媒と周囲の冷却媒体間の効率的な熱伝達を可能にします。
• 軽量構造:アルミニウムはスチールよりも大幅に軽いため、コンデンサー全体の重量が軽減され、輸送と設置のコストが削減されます。
• 耐食性:アルミニウムは自然に保護酸化層を形成し、湿気、産業汚染物質、冷媒化学物質による孔食を防ぎます。
• コスト効率:アルミニウムは銅マニホールドに比べコストパフォーマンスに優れ、D型押出技術により安定した寸法精度での大量生産が可能です。

商業用 HVAC 向けに設計: 標準的な冷凍を超えて

商用 HVAC システムは、標準的な冷凍または自動車用途とは根本的に異なる条件で動作します。 Sinupower の商用 HVAC システム コンデンサー ヘッダー パイプは、次のような固有の要求に対応するように特別に設計されています。

• 連続デューティサイクル:商用 HVAC システムは多くの場合、24 時間年中無休で稼働します。当社のヘッダーは、応力亀裂を発生させることなく数千回の熱膨張/収縮サイクルに耐えられるよう、雰囲気制御によるアニーリングによって応力が軽減されています。
• 大規模なバッチの一貫性:商用プロジェクトでは通常、何百または何千もの同一のヘッダーが必要です。 IATF 16949 認定施設として、当社はすべての重要な寸法で Cpk ≥ 1.67 を維持し、10,000 番目のユニットが 1 番目のユニットと一致することを保証します。
• ダウンタイムコストの軽減:商業ビルのヘッダーの 1 つが故障すると、テナントからの苦情、在庫の損失、施設の閉鎖につながる可能性があります。当社の厳格な破壊試験プロトコルにより、現場での故障リスクが最小限に抑えられます。
• スケーラブルな生産:90 セットの設備により、品質やリードタイムに妥協することなく、大規模な商業プロジェクトの需要に合わせて生産を拡張できます。

仕様

HVAC、冷凍、自動車にわたるアプリケーション

D タイプ コンデンサー システムは、HVAC (暖房、換気、空調)、冷凍、ヒート ポンプ システムなどのさまざまな業界で一般的に使用されています。 Sinupower の商用 HVAC システム コンデンサー ヘッダー パイプは、以下の分野でスムーズで信頼性の高い動作を保証します。

• 商用 HVAC システム:屋上ユニット、集中冷却装置アレイ、および VRF システム
• 冷凍設備:ウォークインクーラー、冷蔵ショーケース、冷蔵施設
• ヒートポンプシステム:一年中冷暖房が可能なリバーシブルヒートポンプコンデンサー
• 自動車用空調設備:乗用車および大型トラック用空調システム

D 字型の形状が重要な理由

多くの工場は、熱伝達効率、コスト管理、構造適応性の総合的な利点に基づいてヘッダー パイプを選択しており、産業用コンデンサーの主要な要件に正確に適合できます。

• 優れたフィンコンタクト:D 型の平らなセクションにより、凝縮器フィンとの面接触が可能になり、熱伝達面積が最大化されます。
• 最適化された流体分配:D 字型の構成により、凝縮器チューブ全体に冷媒が効率的かつ均一に分配されます。
• 強化された構造剛性:D 断面の平坦性により、同じ肉厚の円形パイプよりも高い曲げ強度とねじり強度が得られます。

エンジニアリングの検証と品質保証

シヌパワー は、商用 HVAC システムのコンデンサー ヘッダー パイプのすべてのバッチを、厳格な品質プロトコルを通じて検証します。

• IATF 16949 認定施設:完全な自動車グレードの品質管理システム
• ISO認証:ISO 9001:2015、ISO 14001:2015、ISO 45001:2018
• インライン寸法検査:一貫した肉厚と外形寸法公差を確保
• 破壊試験:チューブが継続的な圧力波と熱サイクルに耐えることを保証するための業界標準に準拠した破裂圧力テスト

商用 HVAC パートナーシップ – 実証済みの実績

調達チームが Sinupower を選ぶ理由

シヌパワー は、製造規模とエンジニアリングの専門知識を組み合わせて、一貫した品質を提供します。

• 生産規模:溶接生産ライン、鋸盤、パンチングプレス、絞り台、焼鈍炉など90セットの設備と工具
• 創業時の専門知識:過去にフォーチュン 500 に名を連ねた経験を持つ業界リーダー、Gao Qiang 氏によって共同設立され、2019 年常熟科学技術起業家ベンチマーク人材および 2020 年江蘇イノベーション人材として認められています。
• 知的財産：発明特許2件、意匠特許15件、実用新案特許16件
• 実証済みのパートナーシップ:三華、Danfoss、Panklとの長期供給契約

適用事例:商業オフィスのタワー HVAC の改修

プロジェクト：45 階建ての商業オフィスタワー、上海 CBD

チャレンジ：ビル管理は、200 万平方フィートのオフィス スペースに対応する 12 台の屋上 HVAC ユニットの老朽化したコンデンサー ヘッダーを交換する必要がありました。要件には以下が含まれます:

• 既存のチラーインフラストラクチャーとのドロップイン互換性
• 連続運転下で 20 年以上の設計寿命
• テナントの混乱を最小限に抑えるための 8 週間の納品スケジュール

解決：シヌパワー は、以下を備えた 480 個のカスタム商用 HVAC システム コンデンサー ヘッダー パイプを提供しました。

• 既存のヘッダー寸法に一致するカスタム D プロファイル
• 耐食性を高めた3003合金
• 4 週間の迅速なツーリング + 3 週間の生産
• Cpkレポートによる全数寸法検査

結果：

• ヘッダーは予定より 1 週間早く配信されました
• 取り付け時のフィッティングの問題はゼロ
• 建物所有者は、設置後のシステム COP が 8% 向上したと報告しました
• ポートフォリオ内の追加の建物3棟の供給契約を確保

FAQ: D タイプ コンデンサー ヘッダーの調達とエンジニアリング

カスタム商用 HVAC システム コンデンサー ヘッダー パイプの一般的なリード タイムはどれくらいですか?

標準のカスタム ツールの製造には 4 ～ 6 週間かかります。サンプル生産は、ツールの承認後 1 ～ 2 週間で始まります。

D型コンデンサーヘッダーにはどのようなアルミニウム合金が使用されていますか?

コア合金には、3003、3102、X362、1100、1197、および 1297 が含まれます。クラッド合金には、4045、4343、4043、および 7072 が含まれます。

D型ヘッダーパイプと丸型ヘッダーパイプの違いは何ですか？

D タイプのパイプは、丸パイプと比較して優れたフィン接触面積とより均一な冷媒分布を提供します。 D 形状の平坦部により凝縮器フィンとの面接触が可能になり、熱伝達効率が最大化されます。

シヌパワー はどのような認定を取得していますか?

シヌパワー は、IATF 16949、ISO 9001:2015、ISO 14001:2015、および ISO 45001:2018 に基づいて認定されています。

シヌパワー は、大規模な商用プロジェクトのバッチ間の一貫性をどのように確保していますか?

IATF 16949 認定施設として、当社はすべての重要な寸法で Cpk ≥ 1.67 を維持しています。インラインレーザー測定により、生産工程全体にわたって壁の厚さと外形寸法を0.5メートルごとにチェックします。すべてのデータはログに記録され、個々のバッチまで追跡できるため、数千のユニット間で一貫性が確保されます。

緊急交換注文のリードタイムはどれくらいですか?

商用 HVAC の緊急交換の場合、3 週間 (標準は 4 ～ 6 週間) での迅速な工具製作と 1 週間でのサンプル生産を提供します。サンプルの承認後、すぐに本格的な生産を開始できます。緊急サービスについては、当社の商用営業チームまでご連絡ください。

商用 HVAC アプリケーションにおけるこれらのヘッダーの予想耐用年数はどれくらいですか?

当社の商用 HVAC システム コンデンサー ヘッダー パイプは、商用用途で 20 年以上継続的に使用できるように設計されています。これは、加速熱サイクル試験と耐食性試験を通じて検証されています。肉厚は、圧力疲労や熱疲労に対する安全マージンを考慮して設計されています。
