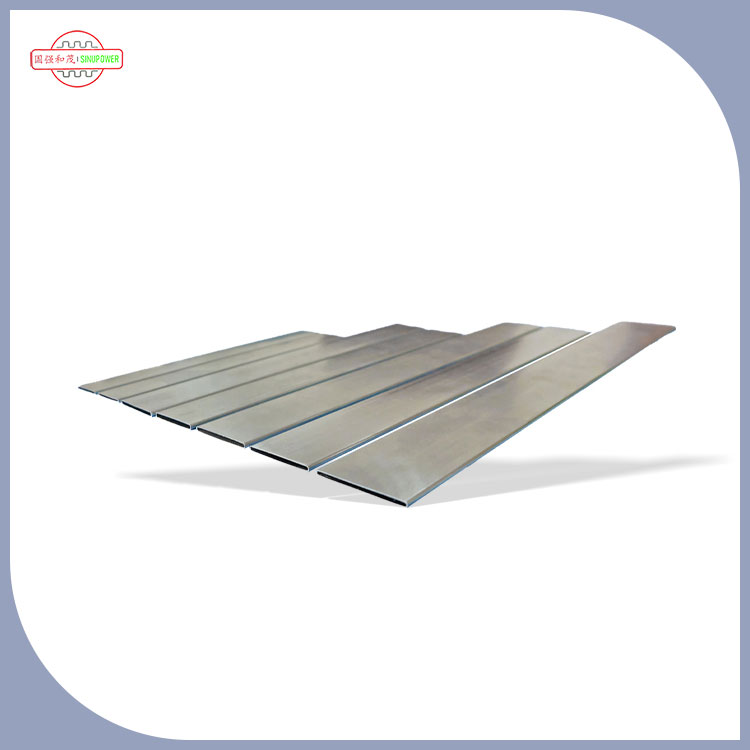

シヌパワー プロフェッショナルですメーカー高精度アルミニウム製熱部品。私たちの精密押出アルミニウム製シングルチャンバーラジエーターチューブは液体から空気への冷却システムの熱伝達効率を最大化するように設計された単一通路アルミニウム導管。これらのチューブは、チューブ壁と冷却剤の接触を最大限にする制御された流路を提供し、迅速かつ均一な熱抽出を保証します。マルチポート設計とは異なり、シングルチャンバー構成は圧力損失を最小限に抑えながら、システム統合を簡素化します。
精密押出アルミニウム製シングルチャンバーラジエーターチューブに Sinupower を選ぶ理由?
熱効率
- 単一チャンバー設計により、対流熱伝達が強化されます。 CFD シミュレーションは、境界層の形成を減らすためのプロファイル設計をガイドします。
- 肉厚許容差:±0.05mm– 均一な厚さにより、局所的なホットスポットを防ぎます。
- 合金: AA3003、AA3102、AA6063 の熱伝導率200～220W/m・K.
耐久性
- 耐食性:500時間以上ASTM B117 に準拠した塩水噴霧。
- 破裂圧力:≧20MPa(2900 psi)。
- 熱サイクル:10,000サイクル-40°C ～ +150°C – 変形や接合部の破損はありません。
- 漏れ率:≤0.5 g/年チューブごと (ヘリウム質量分析)。
製造管理
- 社内プロセス: 押出、鋸引き、パンチング、絞り加工、アニーリング、パッケージング。
- 梱包前に加圧空気下で 100% 漏れ検査済み。
- 粒子構造: 雰囲気制御アニーリングによる ASTM 粒子サイズ 7 ～ 9。
カスタムエンジニアリング
- カスタム断面: D 型、楕円形、長方形、非対称。
- 長さ範囲: 200 mm ～ 6000 mm。
- 端部オプション: 面取り、フレア、またはパンチ。
- プロトタイプのダイ:15～20営業日.
| パラメータ |
仕様 |
試験方法 |
| 合金オプション |
AA3003、AA3102、AA6063 |
OES (ASTM E1251) |
| 外径（丸） |
4.0～60.0mm（±0.05mm） |
レーザーマイクロメーター |
| 肉厚 |
0.30～2.50mm（±0.05mm） |
三次元測定機 / セクショニング |
| 長さ |
200～6000mm（±1.0mm） |
校正された定規 |
| バースト圧力 |
≧20MPa |
油圧破裂試験機 |
| 漏れ率 |
≤0.5 g/年 |
ヘリウム質量分析計 |
| 熱伝導率 |
200～220W/m・K |
レーザーフラッシュ方式 |
| 表面粗さ（Ra） |
≤0.8μm |
表面形状計 |
| 耐食性 |
≥500 時間 (ASTM B117) |
塩水噴霧室 |
| 真直度 |
≤1.0mm/1000mm |
直定規＆隙間ゲージ |
| エンドフィニッシュ |
スクエアカット、バリ取り、オプションの面取り |
視覚的および顕微鏡的 |
📄
精密押出アルミニウム シングルチャンバー ラジエーター チューブの完全な技術データシートは、ご要望に応じて入手可能です。 お問い合わせ→
アプリケーション
自動車
- エンジンラジエーター – 高流量、低抵抗。
- チャージエアクーラー – 最大 200°C の空気を処理します。
- トランスミッションとオイルクーラー – D 字型のプロファイルにより表面積が最大化されます。
HVAC と固定冷却
- 業務用エアコン – EER を最大 8% 改善します。
- 発電所の冷却 - 海水または脱塩水に対する耐食性が強化されています。
ビルディングシステム
- ドアおよび窓システム用の中空ガラスアルミニウムスペーサー。
フィールド参照:当社のチューブは、中国の商用 EV メーカーのバス冷却システムに使用されており (NDA 保護済み)、18 か月のフリート運用で前世代の設計と比較して熱遮断が 12% 向上しました。
シングルチャンバー vs. マルチポートチューブ
| 基準 |
シヌパワー シングルチャンバー |
マルチポートチューブ |
| 流路 |
単一通路 |
複数のマイクロチャネル |
| 圧力損失 |
低い |
より高い |
| 耐詰まり性 |
高い |
適度 |
| 製造コスト |
より低い |
より高い |
| ろう付けのしやすさ |
よりシンプルに |
複雑な |
| 一般的な使用方法 |
ラジエーター、オイルクーラー、HVAC |
凝縮器、蒸発器 |
| カスタマイズ性 |
広範囲 |
限定 |
シングルチャンバーを選択してください保守性、破片耐性、メンテナンスコストの低さを優先する場合。
品質認証
シヌパワー は次のシステム認定に合格しています。
-
IATF 16949:2016– 自動車の品質管理。
-
ISO 9001:2015– 品質管理。
-
ISO 14001:2015– 環境管理。
-
ISO 45001:2018– 労働安全衛生。
2019 年以来、Sinupower は以下の賞を受賞しています。
-
2件の発明特許
-
15件のデザイン特許
-
実用新案特許16件
独立したラボテスト (SGS および BV 認定施設) により、機械的特性、耐食性、寸法精度、気密性が確認されます。
サプライチェーンとパートナーシップ
シヌパワー は以下と長期的なパートナーシップを維持しています。
-
三華– HVAC&R コンポーネント
-
ダンフォス– 冷却および加熱ソリューション
-
パンクル– ドライブトレインと熱システム
現在の販売分布:
- 江蘇、浙江、上海、安徽：87.76%
- 中国南部:8.44%
- 中国北部:3.80%
年間生産能力:5,000 トン以上の押出アルミニウム管。
標準リードタイム:20 ～ 25 営業日 (≤10,000 個)。
包装:防錆インターリーブ、プラスチックエンドキャップ、木箱、またはスチールフレームのコンテナ。
配送：FOB 上海または寧波; EXWが利用可能です。
カスタマイズプロセス
-
ステップ 1:2D/3D 図面、サンプル、またはパフォーマンス目標を提出します。
-
ステップ 2:DFM 提案を含むエンジニアリング レビュー。
-
ステップ 3:CNC-EDM による金型の製造 – 15 ～ 20 日。
-
ステップ 4:プロトタイプのサンプリング (最大 50 個まで無料) – 金型の費用のみ。
-
ステップ5:PPAPレベル3による量産も可能です。
-
ステップ6:検査報告書と材質証明書を同梱して納品します。
🧪無料サンプルをリクエストする 精密押出アルミニウム シングル チャンバー ラジエーター チューブの仕様については、当社のエンジニアリング チームにお問い合わせください。
品質保証 – 信頼性を確保する方法
原材料
- ISO 14001 認定の製錬所からのビレット。
- 各バッチでは、化学組成、粒度、水素含有量がテストされました。
インプロセス制御
- 押出: 温度、速度、圧力をリアルタイムで監視します。
- 絞り加工：中間焼鈍を伴うマルチパス。
- アニーリング: 9 点熱電対調査による ±5°C の均一性。
最終検査
- 寸法: OD、ID、壁厚を 100% 測定。
- 漏れ: 100% 水中空気。重要な注文にはヘリウム。
- 機械的: 各熱処理バッチからの引張、降伏、伸び。
- 表面: 倍率 10 倍 - 0.1mm を超える欠陥は拒否されます。
持続可能性
-
エネルギー：リジェネレーティブバーナーテクノロジー – ガス消費量が 18% 削減されます。
-
リサイクル：98% の材料利用 – すべてのスクラップは認定リサイクル業者に返却されます。
-
水：クローズドループすすぎ – 水の使用量が 40% 削減され、重金属の排出はゼロです。
-
コンプライアンス：RoHSおよびREACHに準拠しています。
よくある質問
Q: シングルチャンバーチューブの主な利点は何ですか?
A: 圧力損失が低く、破片耐性が優れており、ろう付けが簡単なので、ラジエーターやオイルクーラーに最適です。
Q: 非円形のプロファイルを作成できますか?
A: はい。 D 形、楕円形、長方形、およびカスタム プロファイルが利用可能です。プロトタイプは 15 ～ 20 日で寿命を迎えます。
Q: 大量注文の場合、納期はどれくらいですか?
A: 標準サイズの場合は 20 ～ 25 営業日かかります。緊急のプロジェクトにも迅速に対応します。
Q: 材料証明書は提供されますか?
A: はい。 EN 10204 3.1 に基づく MTC、および寸法および漏れの検査レポート。
Q: 高腐食環境に適した合金は何ですか?
A: 亜鉛フレークコーティングの AA3003 または陽極酸化仕上げの AA6063。クーラントの化学的性質についてはご相談ください。
Q: 6000mmを超えるチューブも製作できますか?
A: 標準の最大値は 6000 mm です。より長い要件についてはエンジニアリングにご相談ください。
シヌパワー との提携 - 精度とパフォーマンスの両立。
