シヌパワー は長い間、精密アルミニウムチューブシステムとその役割に焦点を当ててきました。エバポレーターヘッダーパイプ最新の冷却回路がコンパクトなシステム内でマルチチューブ冷媒の流れを管理する方法の中心となります。
多くの冷凍・空調レイアウトでは、効率は単一のコンポーネントよりも、複数の小さなチューブがどのように連携するかに依存します。その中で、円形凝縮器チューブは集合および分配ハブとして機能し、複数の蒸発器チューブを統合された流路に接続します。この構造を理解すると、負荷条件が変化しても冷却性能が安定する理由がわかります。
一般的な蒸発器アセンブリでは、冷媒は制御された入口から入り、複数の平行なチューブに分かれます。これらのチューブは周囲の空気または液体から熱を吸収し、冷媒を徐々に液体から蒸気に変えます。
しかし、構造化された収集システムがないと、蒸気と残留液体が不均一に排出されてしまいます。ここでヘッダー構造が重要になります。
適切に設計された円形コンデンサー チューブは 3 つの重要な役割を果たします。
- 複数の蒸発管から冷媒を収集
- チューブ分岐間の圧力差のバランスをとります
- 冷媒を下流に送る前に流れを安定させます
このバランス機能は、温度負荷が均一でないシステムでは特に重要です。
ヘッダー システムの動作原理は比較的単純ですが、機械的に洗練されています。各蒸発管は、計算された角度と間隔でヘッダーに送られます。ヘッダー内部では、流路が突然ではなく徐々に合流し、乱流が軽減されます。
冷媒が蒸発管を出るとき、局所的な熱吸収に応じて異なる気液比を持つことがあります。ヘッダーは次のようにしてこれらの違いを均等化します。
- 高速蒸気ポケットの減速
- 残留液滴を沈降または再分配できるようにする
- 圧縮段階の前に、より均一な混合物を作成します。
このプロセスでは、エバポレーターヘッダーパイプは単なるコレクターではなく、位相の一貫性を保つためのスタビライザーとして機能します。
最新のヘッダー システムは単なる中空パイプではありません。それらの形状は、システム容量、冷媒の種類、動作圧力範囲に基づいて慎重に調整されています。
以下は、構造的要因とその機能的影響の単純化された比較です。
| 設計要素 | エンジニアリングの目的 | システムへの影響 |
| チューブ入口間隔 | 冷媒の均一な流入を確保 | 局所的な流れの不均衡を軽減します |
| 内径勾配 | 速度変化を制御します | 相混合安定性の向上 |
| 肉厚の変化 | 耐圧性をサポート | 運用上の安全性を向上 |
| 材料の選択 | 熱サイクルを処理します | サービスの安定性を延長 |
| 接続形状 | 乱気流ゾーンを軽減します | 全体的な効率が向上します |
これらの設計特徴は、ヘッダーがマルチチューブの流れの挙動をいかに効果的に管理できるかに直接影響します。
シヌパワー Heat Transfer Tubes Changshu Ltd. は、引き抜き、打ち抜き、制御された焼きなましなどの精密成形技術を適用して、このような用途に使用されるアルミニウム合金管システムの安定した幾何学的一貫性を実現します。
冷凍システムおよび HVAC システムでは、不均一な冷媒分布により次のような問題が発生する可能性があります。
- 熱交換効率の低下
- 局所的な凍結または過熱
- コンプレッサーの負荷の増加
- 不安定なシステムサイクリング
ラウンドコンデンサーチューブは、複数のチューブから出る冷媒が収集ポイントで不均衡を生じないようにすることで、これらのリスクに対処します。フロー内の小さな不一致であっても、大規模なシステムではさらに複雑になる可能性があり、ヘッダーが重要な構造的イコライザーとなります。
ヘッダーパイプを使用した多管式蒸発器構造は、以下の分野で広く使用されています。
- 自動車用熱管理システム
- 業務用エアコン
- 発電所冷却モジュール
- 気候調整システムの構築
- コンパクトな熱交換器アセンブリ
各環境でシステム制約は異なりますが、ヘッダーの機能は一貫しています。つまり、分散フローを予測可能な出力ストリームに編成します。
シンプルな外観にもかかわらず、効率的なヘッダー システムの設計には、いくつかの技術的な課題が伴います。
1. 不均一な位相分布
冷媒が複数のチューブから入る場合、蒸気と液体の分離が大幅に変化する可能性があります。制御しないと、下流の流れの動作が不安定になります。
2. 熱膨張の影響
加熱と冷却のサイクルを繰り返すとチューブ システムがわずかに変形し、時間の経過とともに内部の流れのバランスが変化することがあります。
3. スペースの制約
コンパクトなシステムでは、ヘッダーは、鋭い曲がりや圧力損失を生じさせることなく、限られた設置スペース内で複数の接続を管理する必要があります。
4. 材料疲労
圧力変動に長期間さらされると、微小な亀裂や変形がなく構造の安定性を維持する材料が必要になります。
これらの課題は、最新のヘッダー コンポーネントにおいて精密な製造と管理された加工ルートが不可欠である理由を説明しています。
のパフォーマンスエバポレーターヘッダーパイプ素管の材質と成形精度に大きく関係します。高度な運用環境では、次のようなプロセスが行われます。
- 多段描画
- 制御されたアニーリングサイクル
- 高精度溶接ラインの統合
- 寸法校正
各パイプセグメントが一貫した内部形状を維持するために使用されます。

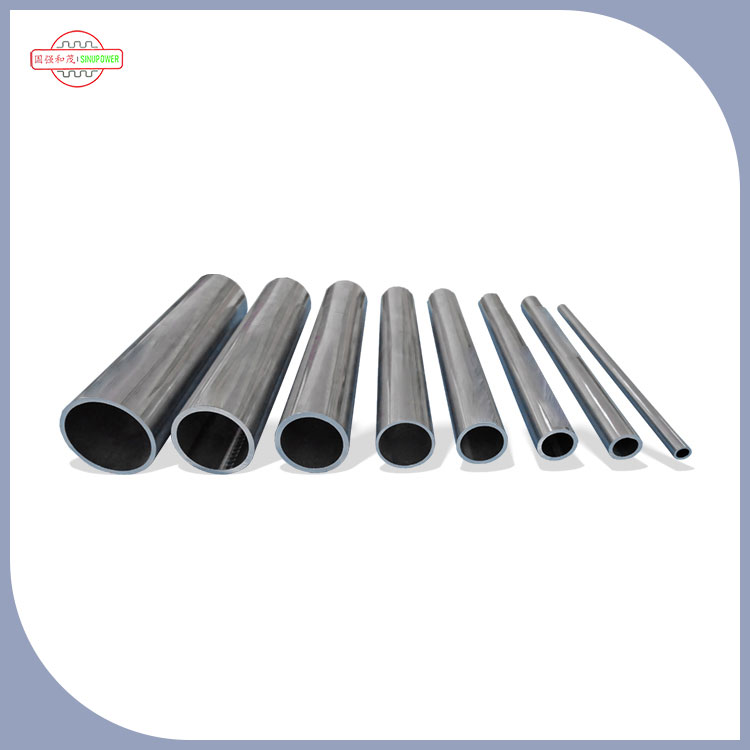

シヌパワー Heat Transfer Tubes Changshu Ltd. は、幅広い成形および加工装置を使用して、複雑な熱システムに統合できる折り曲げ、長方形、平坦、円形、D 形チューブの製造を可能にします。
この柔軟性により、蒸発器ヘッダーが特定の設計要件に一致する必要があるカスタマイズされた構造レイアウトがサポートされます。
安定した冷媒収集構造は、次のようないくつかの点でシステムの信頼性に貢献します。
- コンプレッサー入口の圧力変動を低減します。
- 一貫したエバポレーター出力温度を維持します。
- 負荷変化時の応答性の向上
- 熱交換面の不均一な霜付きを最小限に抑えます。
これらの改善は、単独では必ずしも目に見えるものではありませんが、長期間の運用、特に冷却需要が変動するシステムでは重要になります。
円形コンデンサー チューブが実際にどのように機能するかをよりよく理解するために、次の簡略化した概要でその機能シーケンスを強調します。
- 複数の蒸発管が冷媒を受け取ります
- 位相変化は真空管全体で不均一に発生します
- ヘッダーは混合冷媒の流れを収集します
- 内部形状により流れの違いを滑らかにします
- 安定した冷媒は次のサイクル段階に向けて排出されます
このシーケンスは、ヘッダーが単なる接続部分ではなくバランス コンポーネントとみなされる理由を示しています。
最新の熱管理システムでは、エバポレーターヘッダーパイプは、マルチチューブ蒸発器が独立したチャネルではなく統合されたシステムとして機能することを保証する上で、静かではありますが重要な役割を果たします。その有効性は、構造の精度、材料の安定性、および制御された流れの設計に依存します。 Sinupower Round Condenser Tube などの製品は、流れの一貫性に重点を置いたエンジニアリングが、さまざまな業界にわたる冷凍および熱交換アプリケーションをどのように形成し続けているかを反映しています。
