抽象的な： 扁平楕円管フィンチューブ熱交換器で広く使用されているのは、強力な熱伝達と低い空気側抵抗という顧客が常に苦労している 2 つのことのバランスを取るのに役立つためです。この記事では、フラットオーバルチューブとは何か、その利点、最も一般的な購入者の問題点 (圧力降下、騒音、容量制限、腐食、寸法の不一致、接合の問題)、およびプロジェクトに適切なチューブを指定するのに役立つ実用的なチェックリストを詳しく説明します。 「何を求めればよいかわからない」状態から「自信を持って購入を決定できる」ように、比較表、選択のヒント、よくある質問も掲載しています。

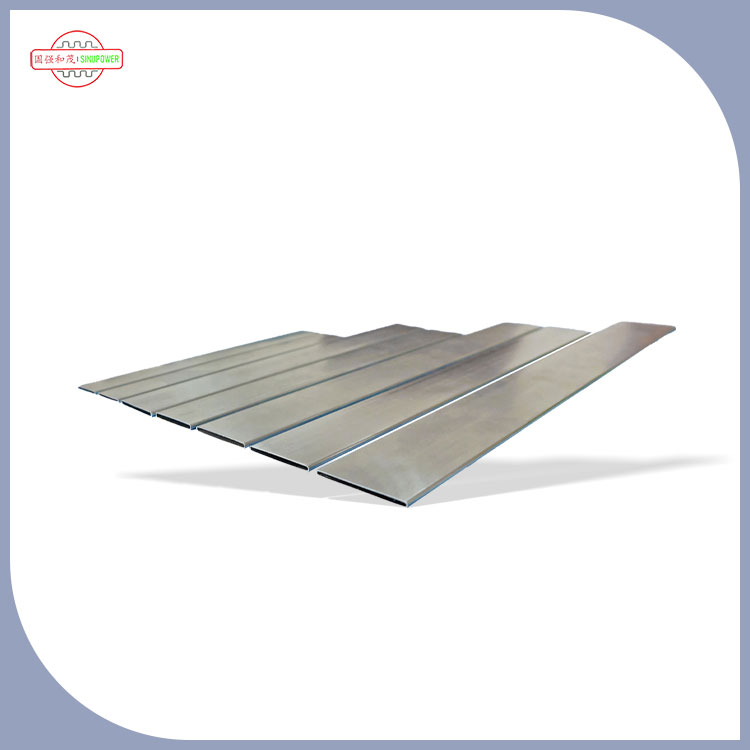

扁平楕円管は、従来の円形チューブよりも「平らな」プロファイルを持つ楕円形の断面を備えた伝熱チューブです。 フィン付きチューブ熱交換器では、チューブが作動流体 (水、冷媒、グリコール、オイルなど) の高速道路となり、フィンがその役割を果たします。 空気と熱を交換します。チューブの形状は、コイルの周りの空気の流れ、フィンの取り付け方、単位面積あたりに移動できる熱の量に影響します。
フラットオーバルチューブは実用的な形状のアップグレードと考えてください。強力な熱交換を維持しながら空気側の抵抗を減らすことができます。 この組み合わせにより、多くの場合、コイルが小さくなり、ファンが静かになり、消費電力が低くなり、ユニットが汚れた場合の動作マージンが広くなります。
多くの購入者は、次のいずれかの制約に遭遇したときに、最初にフラット オーバル チューブを検討します。限られた設置スペース, 厳しいエネルギー目標, 騒音制限、 または圧力損失天井。 見覚えがあると思われる場合は、読み続けてください。この形状は、正しく指定されていれば、非常に直接的な解決策になります。
伝熱チューブの購入は「チューブのサイズ」だけではありません。ほとんどのプロジェクトは、隠れた制約が原因で失敗したり遅れたりします。 空気側の圧力降下、フィンのフィット感、腐食、接合の適合性、バッチ間の寸法の一貫性。 フラットオーバルチューブが最も一般的な問題点にどのように対処できるかを説明します。
紙の上では素晴らしく見えても、実際の現場で性能を発揮できなかったコイルを使用したことがある場合、それは通常、上記の項目のいずれかが原因です。 チューブの仕様では十分に厳密に定義されていませんでした。
フラットオーバルチューブは、その利点（エアフロー効率、コンパクトさ、安定したフィンの統合）により、幅広い業界で使用されています。 多くの空気対流体熱交換器に適用されます。
実際には、「正しい」選択は、最小圧力降下、最大容量、耐食性、製造の簡素さなどの優先順位によって決まります。 優れたサプライヤーは、画一的なオプションを押し付けるのではなく、チューブの形状をこれらの優先事項に合わせて調整するのを手伝ってくれます。
| 決定要因 | 扁平楕円管 | 丸管 |
|---|---|---|
| 空気側圧力降下 | 多くの場合、同等のコイル レイアウトではより低くなり、より低いファン エネルギーをサポートします | 共通のベースライン。同じ負荷に対してより高いファン電力が必要になる場合があります |
| コンパクトな梱包 | 奥行きやスペースが限られている場合の強力なオプション | シンプルなジオメトリですが、同じターゲットのパフォーマンスではより大きくなる可能性があります |
| 騒音対策 | 多くの設計で必要なファン速度を下げるのに役立ちます | 同じ容量を達成するには、より多くのエアフロー努力が必要になることがよくあります |
| フィンとチューブの統合 | 安定した接触面積を実現するために最適化されたフィン設計とうまく機能します。 | 幅広い互換性。非常に一般的なツールが入手可能 |
| 仕様感度 | 平面度/楕円度の公差と一貫性に対してより敏感です | 基本的なコイル製造では一般に寛容性が高くなります |
| 最適なプロジェクト | エネルギー重視の設計、厳重なパッケージング、圧力損失の制約 | コスト重視の設計、広範な標準化、よりシンプルなサプライチェーン |
遅延を回避する最も簡単な方法は、エンジニアのようにフラット オーバル チューブを指定し、プロジェクト マネージャーのように購入することです。 何が重要かを定義し、公差をロックし、チューブを接合およびテスト方法に合わせて調整します。
ここで、経験豊富なメーカーが数週間の節約に貢献します。例えば、Sinupower 伝熱管常熟有限公司コイルや熱交換器の用途に使用される伝熱チューブに焦点を当てています。 通常、コイルの図面、フィンの仕様、接合方法を事前に共有すると、プロジェクトはより速く進みます。
フラットオーバルチューブは優れた結果をもたらしますが、それは製品が一貫している場合に限られます。これは、RFQ にコピーできる購入者向けのチェックリストです。
「組み立てるまでは問題なく見える」ことにこだわりを持っている場合は、通常、寸法管理と梱包保護が要求できる 2 つの最大のアップグレードです。
以下は、最初の本番稼働まで見逃されがちな実用的な詳細です。
Q1: 平らな楕円形のチューブは常に円形のチューブより優れていますか?
A: 常にではありません。フラットオーバルチューブは、空気側の抵抗、ノイズ、パッケージングが制限要因となる場合に威力を発揮します。丸チューブは、シンプルさと幅広いツールの互換性が優先される高度に標準化された設計に最適です。
Q2: フラットオーバルチューブを注文する際に購入者が犯す最大の間違いは何ですか?
A: 重要な公差の詳細は省略します。 RFQ で寸法の一貫性 (平坦性/楕円性の期待を含む) が明確に定義されていない場合、フィンのフィットの問題、コイルの性能の変動、組み立て中のスクラップの増加などのリスクが生じます。
Q3: 扁平楕円管は運用コストを削減しますか?
A: できます。空気側の圧力降下を低減する設計であれば、より低いファン出力またはより低いファン速度で同じ能力を達成でき、多くの場合、エネルギーの節約と騒音の低減につながります。
Q4: 迅速な見積もりのためにサプライヤーにどのような情報を送信すればよいですか?
A: チューブの寸法、材質の好み、必要な長さ、予想される年間量、(ヘッダーへの) 接合方法、圧力/温度範囲、腐食やコーティングの要件を共有します。シンプルなコイルの描画とフィンの仕様により、作業を大幅にスピードアップできます。
Q5: 調達を遅らせずに品質を検証するにはどうすればよいですか?
A: 生産前サンプル セットを要求し、寸法検査記録を要求し、リーク テスト方法と合格基準を定義し、梱包保護について同意します。これにより、QC の集中力が維持され、組み立て中の予期せぬ事態が防止されます。
フラットオーバルチューブは単なる「形状の違い」ではなく、エアフロー効率、コンパクトさ、性能の安定性を向上させるための実用的なレバーです 交換器の設計が現実の限界に達したとき。重要なのは、チューブをフィン、ヘッダー、接合方法、環境などのシステムの一部として扱うことです。 すべてを一緒に検討する必要があります。
今後のコイルまたは熱交換器プロジェクト用に扁平楕円形チューブを評価している場合は、サプライヤーが次のことを確認できるように、図面と動作条件を早めに共有してください。 最適なチューブ仕様と検査計画をご提案します。製品サポートと製造能力の詳細については、お問い合わせでSinupower 伝熱管常熟有限公司そして、制約を信頼性の高い、本番環境に対応したソリューションに変えてみましょう。
