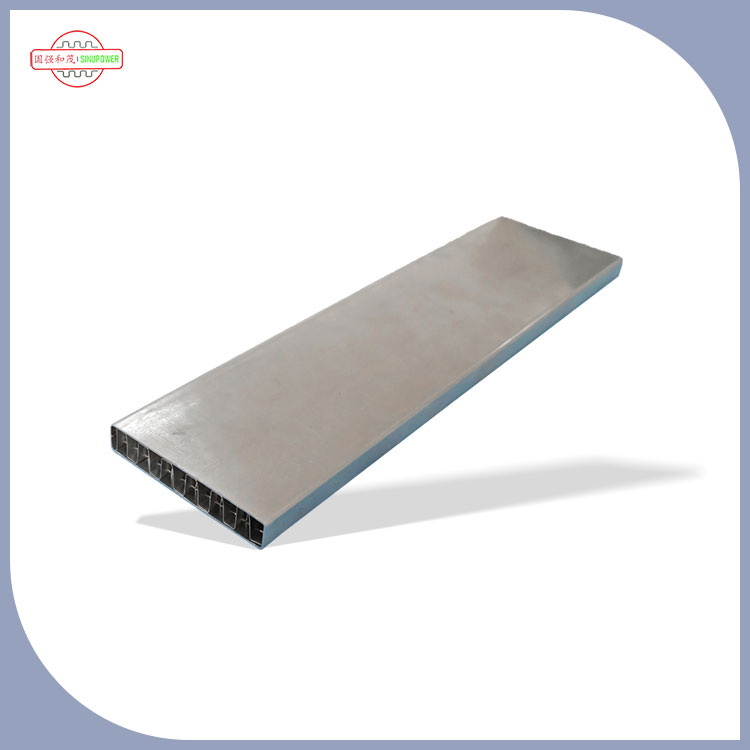

角管単純な理由で、より現代的な熱交換器や熱システムに採用されています。狭いスペースで強力な熱伝達性能を発揮できると同時に、エンジニアが空気の流れ、圧力降下、コイル形状を制御できるようにするためです。この記事では、長方形チューブがどのような意味を持つのか、長方形チューブによってどのような問題点が解決されるのか (どの問題点が修正されないのか)、長方形チューブを正しく指定する方法、およびコストのかかる予期せぬ事態を避けるためにどのような品質チェックを要求する必要があるかについて詳しく説明します。また、チームと共有できる実用的な比較表、選択チェックリスト、FAQ セクションも提供されます。
熱交換器チューブを調達している場合、一般的に「チューブ」のことで眠れなくなっているわけではありません。性能目標、組み立て歩留まり、納品スケジュールなど、チューブが破損する可能性があるものについて眠れなくなっているのです。何度も現れる問題点は次のとおりです。
長方形チューブがこれらの問題のすべてを魔法のように解決するわけではありませんが、適切な用途に選択され、正しく指定されていれば、いくつかの問題を一度に軽減できます。
長方形のチューブは、フロー チャネルの形状と、チューブとフィンまたはプレートの接続方法を変更します。実際の効果を確認するまでは、これは学術的に聞こえます。
つまり、このプロファイルは、円形チューブでは必要なコンパクトさ、組み立てのフィット感、および熱性能の組み合わせを実現できない場合に、別のレバーを引くことができるということです。
長方形チューブは、設計に制約がある場合、または空気側が真のボトルネックである場合に特に魅力的です。一般的な使用例は次のとおりです。
ヒント: 設計チームが「もっと容量が必要だがコイルを増やすことはできない」と格闘し続ける場合、通常はここで長方形のプロファイルが議論に加わります。
決定を現実的にしましょう。調達とエンジニアリングが初期段階で使用できる比較表は次のとおりです。
| 決定要因 | 角管 | 丸管 |
|---|---|---|
| スペース利用率 | 多くの場合、コンパクトなレイアウトに優れています。特定の形状に簡単に積み重ねることができます | 信頼性は高いが、狭い長方形の封筒ではスペースを無駄にする可能性がある |
| フィン界面の可能性 | 平らな側面は、フィンの設計に合わせて安定した接触を実現するのに役立ちます | 共通の規格。フィンツーリングは広く入手可能 |
| アセンブリの位置合わせ | プロファイルにより回転が軽減され、位置決めの再現性が向上します。 | 固定具によって強制されない限り、回転は本質的に拘束されない |
| サプライチェーンの可用性 | 専門メーカーとの併用が最適です。能力と公差を確保する | 幅広い可用性。多くのサプライヤー |
| 仕様感度 | 高い - 角、半径、または壁の小さな変化がより重要になる可能性があります | 下位 - 標準と互換性が一般的です |
| コストの予測可能性 | 量的には競争力がある。合金、プロセス、公差によって異なります | 商品の規模により、多くの場合予測可能 |
システムのパフォーマンスが低下した場合、チームは最初に「チューブの形状」のせいにすることがよくあります。実際には、パフォーマンスは制御できるいくつかの変数に依存します。長方形チューブを評価している場合は、次の点に注目してください。
優れたプロジェクトは、角チューブをシステムの一部として扱います: チューブ + フィン + 接合方法 + 動作条件。そこから勝利が生まれます。
ほとんどの調達問題は、真空管の仕様が見積もりには「十分近い」ものの、生産には十分正確ではないために発生します。このチェックリストを使用して、再見積、遅延、不一致を防ぎます。
調達のヒント: エンジニアリング部門に「組み立てに不可欠な」リストを提供するよう依頼してください。公差がフィンの挿入、ろう付けギャップ、または治具の適合に影響を与える場合、それは内部図面には埋め込まれず、購入仕様に含まれます。
角形チューブは、精度と再現性が重要な場合によく使用されます。ライン停止や漏れ故障からお客様を守る品質チェックは次のとおりです。
プロジェクトの失敗コストが高い場合 (冷媒、危険媒体、アクセスしにくい設備など)、高品質の文書は「あればいいもの」ではなく、要件として扱います。
たとえ長方形のチューブが紙の上では完璧であっても、サプライチェーンの摩擦によりプロジェクトが失敗する可能性があります。リスクを軽減するための実践的な方法は次のとおりです。
完璧さよりも一貫性が重要です。あるバッチでは「完璧」でも、次のバッチではわずかに異なるチューブは、明確に定義された許容範囲内に常にあるチューブよりも劣ります。
熱伝達アプリケーション用の角形チューブを調達する場合、熱アセンブリを理解しているメーカーと協力することで作業が容易になります。メーカーは、フィンのフィット感、ろう付けの一貫性、寸法のドリフト、輸送時の変形、文書のギャップなど、製造時に実際に問題が発生することを知っているからです。
Sinupower 伝熱管常熟有限公司は、熱機器やコイル型アプリケーション向けに設計された角形チューブなどの伝熱管ソリューションに焦点を当てています。専門のサプライヤーと提携する利点は、単に「製造できる」だけでなく、仕様、検査の期待、納品リズムをサポートしながら、生産サイクル全体にわたって「一貫性を維持できる」ということです。
図面、動作条件、およびアセンブリの制約 (特にフィンの挿入と結合に影響する公差) を持参してください。機能要件が明確であればあるほど、後で生産チームを驚かせない安定したチューブ設計に早く収束できます。
Q: 長方形のチューブは常に円形のチューブより効率的ですか?
A: 自動的には行われません。性能は、空気の流れ、フィンの形状、内部の流れ、壁の厚さ、接合の品質といった完全な設計によって決まります。長方形チューブは、コンパクトなレイアウトやアセンブリの位置合わせをより適切に制御する必要がある場合に強力なオプションとなります。
Q: 長方形チューブの調達における最大の間違いは何ですか?
A: 許容範囲が曖昧です。幅/高さ、ねじれ、コーナーの詳細、または表面状態が定義されていない場合、「見積もりを満たしている」チューブが得られても、組み立てに失敗する可能性があります。
Q: 長方形のチューブは圧力損失を増加させますか?
A: 内部の形状や流れの状態によっては可能です。適切な設計では圧力降下と熱伝達のバランスをとることができますが、形状のみに基づいて推測するのではなく、システムの目標 (ファンの出力またはポンプの出力) を評価する必要があります。
Q: ろう付けや接合の問題を避けるためにサプライヤーに何を伝えればよいですか?
A: 接合方法 (ろう付け、溶接、機械的拡張など)、必要な表面の清浄度、およびギャップ制御に影響を与える重要な寸法を共有します。参加の信頼性は、多くの場合、チームが期待するよりも清潔さと一貫性に敏感です。
Q: 自分のアプリケーションが角型チューブに適しているかどうかを確認するにはどうすればよいですか?
A: スペースに制約がある場合、フィン接触の一貫性に問題がある場合、またはアセンブリのばらつきを軽減したい場合は、長方形チューブを評価する価値があります。次の最良のステップは、実際のコイル ジオメトリを使用してプロトタイプまたはシミュレーション結果を比較することです。
新しい熱交換器設計用の角型チューブを評価している場合、またはパフォーマンスが低下している既存のコイルを修正しようとしている場合は、「十分に近い」仕様に賭けないでください。寸法、公差、作業条件、接合方法を検討し、生産ラインが安定して稼働できるチューブ設計を調整します。
より速く、よりクリーンな見積もりプロセスと、トライアルビルドでの予期せぬ事態を減らしたいですか?お問い合わせそして、あなたの図面とアプリケーションの詳細を共有してください。将来のあなた（そしてあなたの制作チーム）はあなたに感謝するでしょう。
