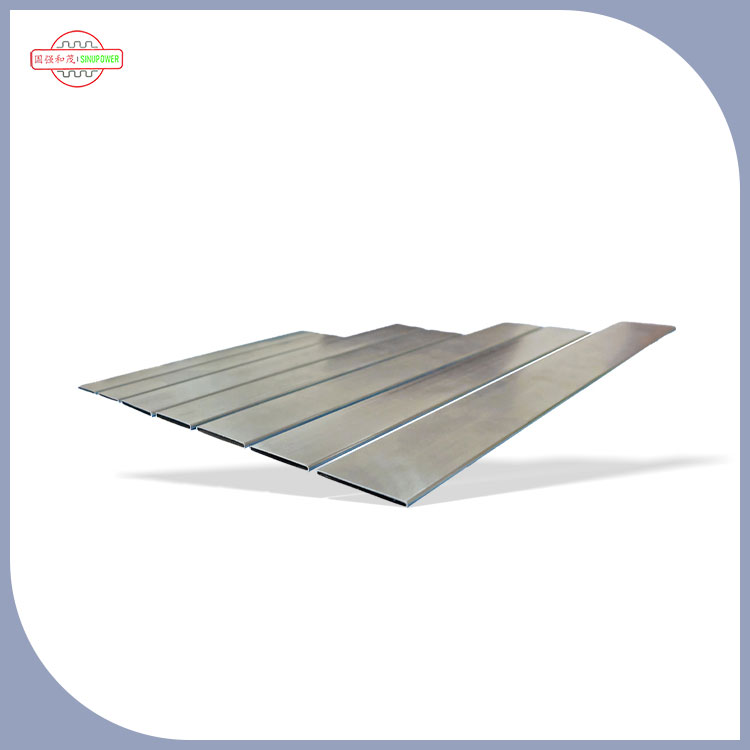

レーザー溶接された漏れ防止接続ヒーター コア チューブ

自動車用 HVAC メーカーにとって、ヒーター コアの信頼性はチューブの継ぎ目の完全性から始まります。シヌパワー– 専用のメーカー精密アルミニウム熱部品の製造 –レーザー溶接された漏れ防止接続ヒーター コア チューブ高出力ファイバーレーザー技術を使用。このプロセスにより、連続的で均質な溶接シームが形成され、抵抗溶接または機械的にシームされたチューブによく見られる漏れ経路が排除されます。 B タイプの平坦なプロファイルは熱伝達の表面積を最大化し、レーザー溶接の継ぎ目は熱サイクルや冷却剤の圧力下でも構造の完全性を保証します。その結果、ヒーター コアは車両の耐用年数にわたって確実に機能します。主役としてヒーターコアチューブメーカー, Sinupower は、信頼性の高い漏れ防止ソリューションを世界中の自動車 HVAC サプライヤーに提供しています。

ヒーターコアチューブにレーザー溶接が重要な理由

シヌパワーのレーザー溶接された漏れ防止接続ヒーター コア チューブ従来のチューブ製造方法に比べて明らかな利点をもたらすプロセスを使用して製造されています。

ゼロリーク性能

• レーザー溶接は、気孔や微小亀裂のない連続的で均質な溶接シームを生成し、ヒーター コアの主な故障モードを排除します。
• 一貫した溶接溶け込み深さ (通常 0.5 ～ 1.2 mm) により、接合部の強度が母材の強度と同等かそれを超えます。
• すべての製造バッチのヘリウム漏れテストにより、チューブあたりの漏れ率が 0.5 g/年未満であることが確認されます。
• 溶接後のフィラー材料が不要なため、フラックス残留物やろう付け合金の脆化のリスクが排除されます。

優れた熱伝達効率

• 平坦な B タイプのプロファイルにより、表面積対体積の比率が増加し、冷却液から車室内の空気へのより速い熱伝達が可能になります。
• 滑らかな内部ボアにより、ヒーターコア全体の流れ抵抗と圧力損失が最小限に抑えられます。
• 均一な肉厚 (公差 ±0.05mm) により、チューブ全長にわたって一貫した熱伝導率が保証されます。

熱サイクル下での耐久性の向上

• レーザー溶接により、疲労亀裂を発生させることなく繰り返しの熱膨張と収縮に耐える冶金的接合が形成されます。
• 優れた熱伝導率（200～220 W/m・K）と成形性により選ばれたアルミニウム合金AA3003およびAA3102と互換性があります。
• -40°C ～ +120°C の 10,000 回以上の熱サイクルに対して溶接部の劣化がないことが検証されています。

クリーンでフラックスフリーの製造

• レーザー溶接により、フラックスやろう付けペーストが不要になり、汚染のリスクが軽減され、下流の組み立てが簡素化されます。
• 溶接スパッタや表面酸化がありません – チューブは溶接後すぐにフィンの取り付けやヘッダーのろう付けが可能です。
• 一貫した溶接ビード形状により、位置合わせの問題を発生させることなく、自動フィン挿入とコアのスタッキングが可能になります。

レーザー溶接された B タイプ チューブと従来の継ぎ目付きチューブの比較

製造プロセス – コイルから完成したチューブまで

の生産レーザー溶接された漏れ防止接続ヒーター コア チューブコイルストックから完成したチューブまで、厳密に制御された 6 段階のプロセスに従います。

ステップ 1 – 材料の選択

• 母材: 熱伝導性、成形性、ろう付け適合性を考慮して選択されたアルミニウム合金 AA3003 および AA3102。
• 入荷したコイルストックの化学組成と表面品質をテストします。
• 材料の厚さの範囲: アプリケーション要件に応じて 0.20 mm ～ 0.60 mm。

ステップ 2 – ストリップの形成

• アルミニウム ストリップは、B タイプのプロファイル (ヒーター コア チューブの特徴である平らな楕円形の断面) にロール成形されます。
• 精密成形ダイにより、コイル全長にわたって一貫したプロファイル寸法が確保されます。
• インラインレーザー測定は、公差を維持するためにプロファイル形状を監視します。

ステップ 3 – レーザー溶接

• 高出力ファイバー レーザー (1 ～ 3 kW) がチューブの継ぎ目に集中エネルギーを供給し、深い溶け込みと狭い幅のキーホール溶接を作成します。
• シールドガス (アルゴンまたはヘリウム) は、溶接池を酸化から保護します。
• リアルタイムの溶接モニタリングにより溶け込み深さ、溶接幅、気孔率を追跡し、仕様外のセクションを自動的に拒否します。

ステップ 4 – 溶接シームのアニーリング

• 局部的な溶接後アニーリングは、母材の焼き戻しに影響を与えることなく、溶接部の残留応力を軽減します。
• 溶接領域がチューブの残りの部分と同様の延性と成形性を確保します。

ステップ 5 – サイズを調整し、長さに合わせてカットする

• チューブは一連のサイジングダイを通じて最終寸法に校正されます。
• 精密のこぎりまたはせん断装置を使用して、顧客が指定した長さに切断します。
• 端部はバリ取りされ、フィンの挿入またはヘッダーの取り付けに備えられます。

ステップ 6 – 100% リークテスト

• 各チューブはヘリウム質量分析によるリークテストを受けて、リーク防止性能を検証します。
• 合格基準: 漏れ量 ≤0.5 g/年。
• テストに不合格となったチューブは自動的に拒否され、生産ラインから出る欠陥チューブがゼロであることが保証されます。

重点アプリケーション – 自動車 HVAC 用ヒーター コア

信頼される者として自動車用ヒーターコアチューブサプライヤー, Sinupower の製品は、複数の車両プラットフォームに導入されています。

主な用途

• 乗用車用 HVAC システム:セダン、SUV、小型トラックのキャビン暖房用のコアコンポーネント。
• 商用車の空調制御:トラック、バス、オフハイウェイ機器用の頑丈なヒーターコア。
• 電気自動車の熱管理:EV 暖房システム (ヒートポンプまたは抵抗加熱構成) に統合されています。
• HVAC エア ハンドリング ユニット:コンパクトで漏れのない熱交換器が必要な建築および工業用暖房用途に使用されます。

ヒーターコアアセンブリの統合ポイント

• チューブはフィンスタックの間に挿入され、拡張またはろう付けされてコアブロックを形成します。
• チューブの端は、ろう付けまたは機械的接合によって入口/出口ヘッダーに接続されます。
• 冷却液 (エンジン冷却液または EV 加熱液) はチューブの内部を流れ、空気はフィン付きの外部を通過します。
• 熱伝達は、流体からチューブの壁とフィンを通って車室内の空気に発生します。

組立工程との互換性

• 当社のチューブは、雰囲気制御ろう付け (CAB) プロセスと真空ろう付けプロセスの両方に対応しています。
• 滑らかで酸化物のない溶接シームは、ろう付け前に追加の洗浄を必要とせず、プロセスのステップと汚染のリスクを軽減します。
• チューブのプロファイルと長さは、特定のコア形状や車両プラットフォームの要件に合わせてカスタマイズできます。

品質認証と製造基準

シヌパワー の製造プロセスは、次の認定システムに従って運営されています。

📋 リクエストに応じて完全な証明書のコピーを入手できます。

知的財産

• 2件の発明特許– Bタイプチューブ用の独自のレーザー溶接位置決めシステムを含む。
• 15件のデザイン特許– ユニークなチューブプロファイルとヒーターコアの形状をカバーします。
• 実用新案特許16件– チューブの成形および溶接プロセスの改善に焦点を当てました。

ヒーターコアチューブのカスタマイズ機能

次元のカスタマイズ

• チューブ幅:12mm～40mm（お客様指定）
• チューブの高さ:1.5mm～5.0mm（平らな形状）
• 壁の厚さ:0.20mm～0.60mm
• 長さ：100mm ～ 2,000mm (ご注文に応じて長さにカット)
• 許容範囲：重要な寸法で±0.05mm

合金とコーティングのオプション

• AA3003:標準合金 – 優れた熱伝導性と成形性、耐食性。
• AA3102:より高強度のバージョン – 高圧またはより要求の厳しい用途に適しています。
• 表面処理:耐食性を高めるためのオプションの亜鉛フレークコーティングまたは化成コーティング。

終了フォームのオプション

• スクエアカット– ヘッダー挿入の標準
• 面取りされた端– 組み立てとシールの取り付けを容易にするため
• 拡張端– メカニカルヘッダー接続用
• カスタムエンドプロファイル– 顧客の図面ごと

開発プロセス

1. 要件の提出:顧客は仕様、図面、または性能目標を提供します。
2. 実現可能性のレビュー:エンジニアリング チームは、材料、プロファイル、溶接パラメータを評価します。
3. 工具設計:成形金型、溶接金型を自社で製作。
4. プロトタイプの実行:顧客検証の場合は最大 100 個 – 金型のコストのみ。
5. 生産：PPAPレベル3による本格的な製造が可能です。
6. 配達：材料証明書と検査報告書を備えた定期出荷。

品質保証 – 信頼性の高い溶接品質を保証する方法

すべてのバッチレーザー溶接された漏れ防止接続ヒーター コア チューブ当社の厳格な品質管理フレームワークが適用されます。

原材料管理

• アルミニウム コイルは、完全な材料トレーサビリティを備えた ISO 14001 認定の製錬所から供給されています。
• 受入検査: 化学組成 (OES)、表面品質、および厚さの検証。

インプロセス制御

• 形にする：フィードバック制御によるリアルタイムの寸法モニタリングにより、プロファイルの精度を維持します。
• レーザー溶接:出力、速度、シールドガスの流れを継続的に監視します。溶接シームの品質はインライン光コヒーレンストモグラフィー (OCT) によって検証されます。
• アニーリング：温度監視を伴う局所高周波焼鈍により、溶接部での一貫した結晶粒構造が保証されます。

最終検査

• 寸法:外径、幅、高さ、肉厚はチューブごとに 3 点で測定されます。
• リークテスト:ヘリウム質量分析 – チューブの 100%、≤0.5 g/年。
• 溶接検査:溶接シームの連続性を視覚的および顕微鏡的に検証します。
• 機械的:熱処理バッチごとの引張試験と破裂試験。

これらの手順により、すべての出荷品が自動車 HVAC アプリケーションの厳しい品質要件を満たしていることが保証されます。

持続可能性と環境コンプライアンス

エネルギー効率

• レーザー溶接は、従来のろう付け炉での作業よりも消費エネルギーが大幅に少なく、二酸化炭素排出量が削減されます。
• アニーリングプロセスにおけるリジェネバーナー技術により、ガス消費量が 18% 削減されます。

リサイクルと廃棄物の削減

• 98% の材料利用 – すべてのアルミニウムスクラップは分別され、認定リサイクル業者に戻されます。
• 溶接プロセスではフラックスやろう付けペーストが使用されないため、有害な廃棄物の流れが排除されます。

コンプライアンス

• RoHS 準拠 – 材料やプロセスに制限物質は含まれていません。
• REACH 準拠 – すべての合金と加工化学薬品は現在の EU 環境基準を満たしています。

レーザー溶接ヒーターコアチューブに関するよくある質問

シヌパワー にお問い合わせください – ヒーター コア チューブ ソリューション

シヌパワー が提供するレーザー溶接された漏れ防止接続ヒーター コア チューブこれにより、自動車用 HVAC メーカーは、優れた信頼性、一貫した熱性能、総生産コストの削減を備えたヒーター コアを生産できるようになります。 OEM、ティア 1 HVAC サプライヤー、ヒーター コア メーカーの皆様は、サンプル、技術データシート、または共同設計レビューについてお問い合わせください。
